TDJC-5000型電滯回線及高電壓介電擊穿強度測試系統

關鍵詞:電滯回線 ,擊穿，

一、產品介紹：

   TDJC-5000型電滯回線及高電壓介電擊穿強度測試系統是一款高量程款的鐵電性能材料測試裝置，這款設備可以適用于鐵電薄膜、鐵電體材料（既可塊體材料）的電性能測量，可測量鐵電薄膜電滯回線、可測出具有非對稱電滯回線鐵電薄膜值。同時可以進行擊穿測試，可以進行電致應變測試，可以蝴蝶曲線功能，設備還可以擴展高溫電阻，高溫介電，電容-電壓曲線，TSC/TSDC等功能。本儀器是從事壓電材料及壓電元件生產、應用與研究部門的重要設備之一，已經在各大高校和科研院所廣泛使用。

二、主要技術指標：

1、電壓：：±10KV

2、溫度；室溫-200℃，控溫精度：±1℃

3、控制施加頻率0.01到1KHz（陶瓷、單晶，薄膜）PC端軟件控制自定義設置；

4、控制輸出電流0到±50mA連續可調，PC端軟件控制自定義設置。

5、動態電滯回線測試頻率范圍 0.01Hz-1kHz

7、最小脈寬保持時間為20us;最小上升沿時間為10us;

8、疲勞測試頻率500kHz（振幅10 Vpp，負載電容1 nF）；使用高壓放大器后疲勞頻率最高5kHz;

9、測試速度：測量時間《5秒/樣品?溫度點

10、樣品規格：塊體材料尺寸：直徑2-100mm，厚度0.1-10mm

11、主要功能： 動態電滯回線DHM，靜態電滯回線SHM，I-V特性，脈沖PUND，疲勞Fatigue，電擊穿強度BDM，漏電流LM，電流-偏壓，保持力RM，

10. 電荷解析度不小于10 mC;漏電流測量范圍:1pA~ 20 mA，分辨率不低于0.1pA;

12、控制方式：計算機實時控制、實時顯示、實時數據計算、分析與存儲

13、軟件采集：自動采集軟件，分析可以兼容其他相關主流軟件。

14、測試精度：±0.05%

15、內置電壓：±20V

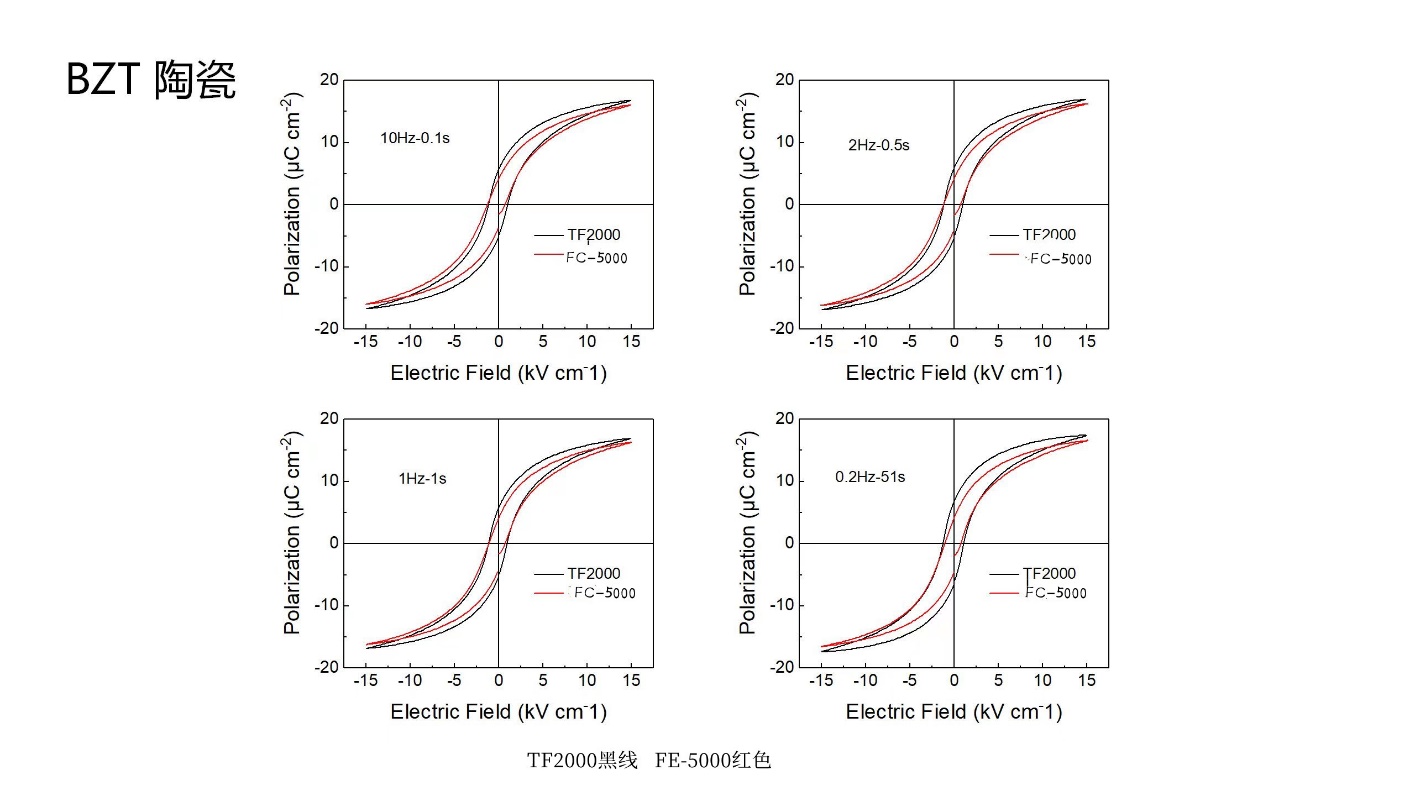

          FC-5000和美國TF-2000測試數據對比圖

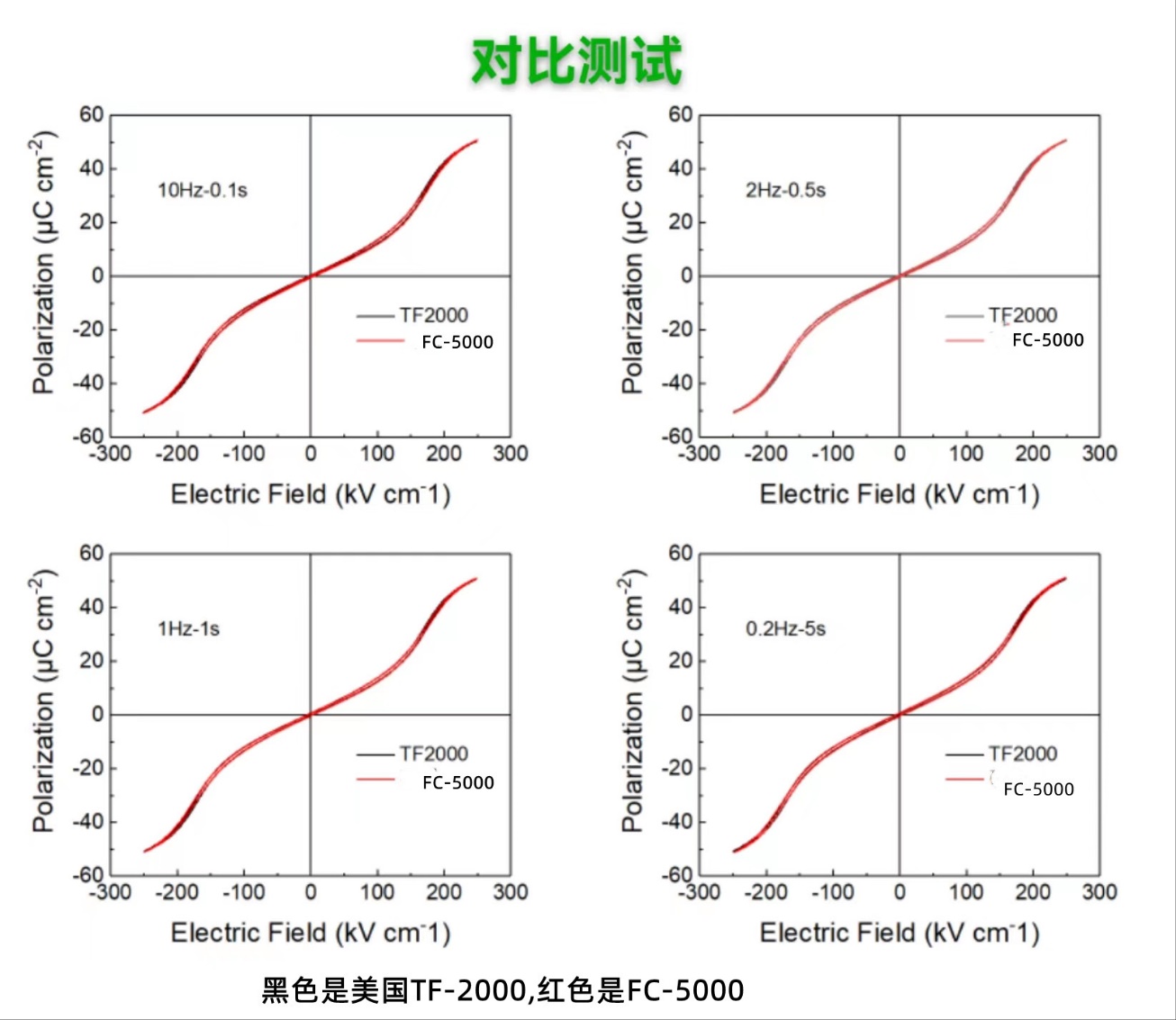

FC-5000和美國TF-2000測試數據對比圖
