GWJDN-300型高溫介電溫譜儀

GWJDN-300高溫介電溫譜儀是一款專門用于評估電介質材料高溫介電機制（材料極化、儲能、馳豫、相變、微結構變化、分子團重新取向等）的重要測量系統，該系統通過測量介電常數、介電損耗和阻抗、相位隨溫度、頻率變化的關系，直接得出電介質材料的溫度譜、頻率譜、阻抗譜、Cole-Cole圖等重要的物理性能參數。高溫介電溫譜儀是科研實驗室新材料的開發和研究、生產質量控制和生產工藝優化的重要工具。

主要產品特點：

1、0.05%基本精度

2、可內建1Amp 或 2Amp DC Bias，外加達到40Amp DC Bias

可將測試波形儲存成CSV格式，放大、縮小及MARKER功能

20Hz~120MHz，七種機型，可隨時升級 ，達升級到120MHz

直覺的用戶操作介面，USB、LAN、GPIB及HANDLER

可使用滑鼠及鍵盤操控，也可外接印表機及使用USB介面儲存資料

具等效電路模擬功能，內建同頻率LCR Meter一

主要測試參數:

1、電容(C), 電感(L), 電阻(R), 電導(G), 電納(B), 電抗(X), 消耗因素(D), 品質因素(Q), 阻抗(Z), Y參數(Y), 相位角(?)

2、高精度量測：電容,電感及阻抗基本精度為±0.05%.消耗因素精度為±0.0005及品質因素精度為±0.05%.

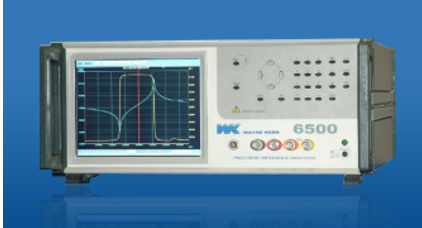

3、元件圖形掃描;精密阻抗分析儀不僅提供高頻率,高精度的量測. 該設備還是一個包含豐富特性的元件分析儀.

4、圖形掃描可依據頻率, 驅動值及直流偏壓源同時在高清晰,大型彩色顯示幕上顯示任意兩種參數的圖形.

5、顯示格式包括 串聯 或并聯等同電路和兩極形式.單測某一頻率時可以從圖形掃描轉換成標準電表讀值模式.

6、可變的輸出和偏壓源

交流輸出可選高達1伏或20mA,實現在真實操作環境中來評估元件.可變偏壓直流源可提供達100mA的電流.

外部控制：在品管或制作檔譜的過程中可通過 GPIB介面來控制儀器和收取讀值.

網端介面也具有同樣的控制儀器和傳輸資料的功能 – 使儀器能適應許多不同的測試環境.

7、多選擇的介面

VGA介面可連接到PC顯示器或投影機, 這種功能為生產環境或教學培訓都提供無法衡量的價值. 本機還可通過外接鍵盤和滑鼠來操控,任何PS2或USB鍵盤和滑鼠都能簡單的接插到系統中, 提供控制和操作儀器的另一種可行方式.

資料儲存和提取

所有的測試結果及設制都可以通過網路介面或USB閃盤來儲存.

分類處理介面

Bin Handler 為可選設制, 通過25相D型接頭提供獨立(24V)和非獨立(5V)的信號.

8、印表機輸出

測試結果可通過幾種不同的途經列印出,其中包括直接列印至HP-PCL匹配的圖形印表機, EPSON相匹配的文字印表機或直接通過儀器的網口經局域網列印.待測元件連接

9、可通過面板的BNC接頭來實現倆端,三端或四埠的連接以及可能的接地狀況.備有許多的可選附件以供不同的測試需要.

二、主要技術參數：

范圍： RT-800 (max：1650)°C

控溫精度：±0.25°C

升溫斜率：10°C/min（可設定）

測試頻率 : 10Hz~120MHz

加熱方式：近紅外加熱

冷卻方式：水冷

輸入電壓：110~220V

樣品尺寸：φ＜25mm，d＜4mm

電極材料：鉑金

夾具輔助材料：99氧化鋁陶瓷

絕緣材料：99氧化鋁陶瓷

測試功能：介電溫譜、頻譜

數據傳輸：4個USB接口

設備尺寸：600x500x350mm

ε介電常數、（ε'、ε''介電常數實部與虛部）、C電容、(C’、C''電容實部與虛部、D損耗、R電阻、(R'、R''電阻實部與虛部）、Z、（Z'、Z''阻抗實部與虛部）、Y導納、Y’、Y''（導納實部與虛部）、X電抗、Q品質因數、cole-cole圖譜、機電耦合系數Kp、等一系列測量參數及介電溫譜與頻譜等測試功能。

測試系統的軟件平臺采用labview系統開發，符合功能材料的各項測試需求，具備較強的穩定性與操作安全性，并具備斷電資料的保存功能，圖像資料也可保存恢復。兼容XP、win7、win10系統。

多語介面：支持中文/英文 兩種語言界面；

狀態監控：系統測試狀態瀏覽；

圖例管理：通過軟件中的狀態圖示，對狀態說明，了解測試狀態；

使用權限：可設定使用者的權限，方便管理；

故障狀態：軟件具有設備的故障報警功能。

試驗報告：自定義報表格式，一鍵打印試驗報告，可導出EXCEL、PDF格式報表

軟件兼容：Keithley（6487、6514、6517b）、Keysight （B2985A、B2987A）、同惠（2683A、2684A）

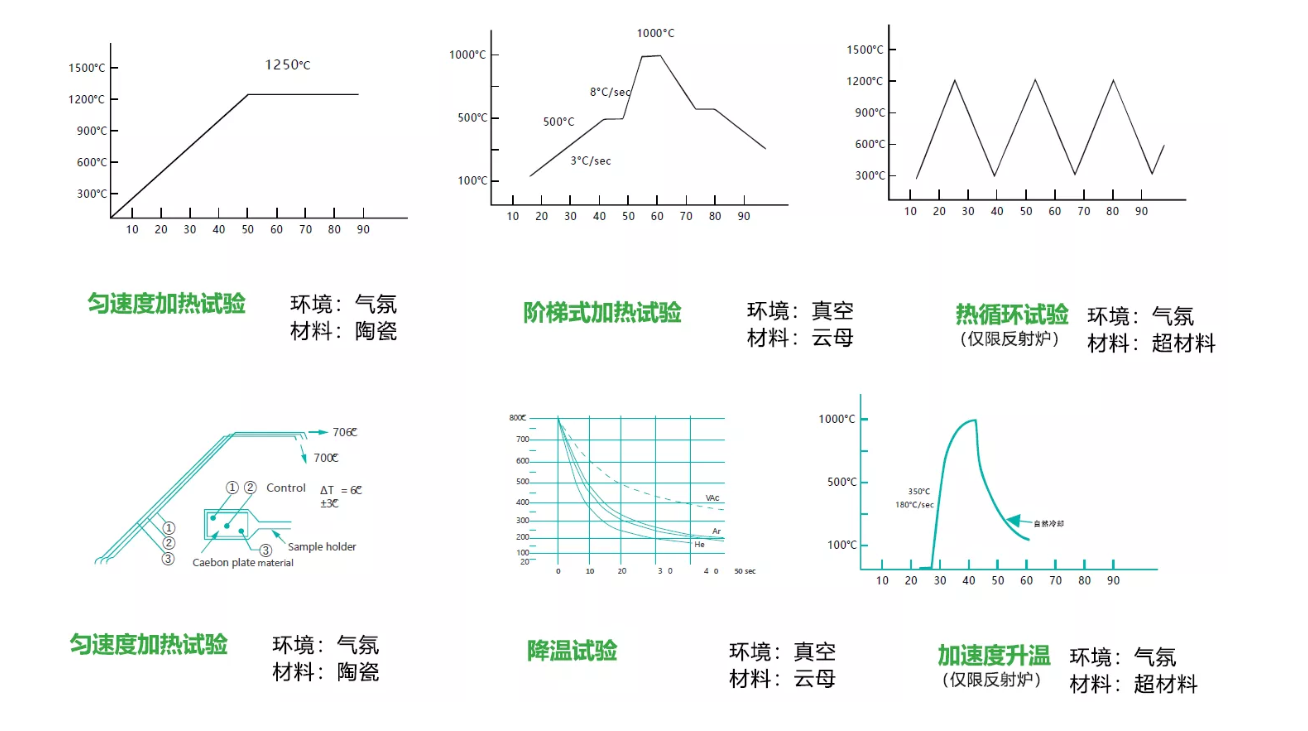

測試參數不同的應用場景：
