WLDR-1000N型高低溫激光導熱測試儀

關鍵詞：激光導熱，閃光法，紅外探測器

  WLDR-1000N型高低溫激光導熱測試儀是中科院物理所研發的一款采用一束激光照射樣品，用紅外檢測器測量樣品背面溫度的升高，是一種快速的非接觸式測量熱導率的儀器。來計算樣品的熱擴散系數。具有快速、方便的特點。其測量熱擴散系數為0.001...10cm2/sec, 并可測量樣品的比熱，進一步計算導熱系數。激光導熱儀適用于絕大多數材料導熱性能的測試，絕熱材料除外。激光導熱儀尤其適用于高導熱材料和高溫下的導熱性能的測試，廣泛應用于材料、汽車、航天、電子、化工、能源等領域，是目前生產單位和高等院校的重要科研設備。

一、產品符合：GJB 1201.1-91固體材料高溫?zé)釘U(kuò)散率試驗方法激光脈沖法

ASTMD 1461 閃光法測定熱擴散系數

ASTM E2585 用閃光法測量熱擴散率

GBT 22588 閃光法測量熱擴散系數或?qū)嵯禂?shù)

二、主要特點：

1、消除了樣品外緣的干擾信號，可大大提高測量結果的準確度。

2、數據采集速率，極窄的光脈沖寬度，允許測量薄的高導熱的材料

3、多種數學模型擬合，精確的脈沖寬度修正與脈沖能量積分，熱損耗修正，內置數據庫

4、能實現真空測量和保護氣氛測量?jī)煞N模式

5、使用紅外檢測器，進行非接觸式的樣品表面溫升信號測試

6、可進行多層接觸熱阻分析，并計算熱阻、熱擴散速率等參數，使用已知比熱的標樣、通過比較法可計算比熱；

二、主要技術性能

1.溫度范圍:RT~1000℃，-100--200℃，-40-500℃溫度范圍可選

2.數據采樣速率不小于:2MHz

3.導熱系數范圍:0.1~4000 w/mK，0.1~2000 w/mK，

4.具備軟件檢測區域優化功能。

5.自動樣品進樣器: 1-16工位，常規標配1-6工位

6.激光能量校正:軟件校正功能

7.熱擴散系數范圍:0.01~2000mm'/s

8.升溫速率:0~~50K/min

9.準確度:3%

10.精確度:2%

11.比熱測定精度:4%--7%(與材料有關，大部分4%）

12.樣品直徑:6~  25.4 mm(建議直徑12.5mm)

13.樣品厚度:0.051~10mm

14.激光脈沖能量:20mJ/pulse(功率可調)

15.中英文軟件:中英文測試、分析軟件。包含多種 數學擬合模型，可以校正所有的熱損耗。

16. 測試樣品種類：固體塊狀、低粘度液體、高粘度液體、粘性半固體、彈性固體、薄膜等均可適應，固體粉末需特需定制；

17. 氣氛：能實現真空測量和保護氣氛測量?jī)煞N模式（氣氛：惰性、氧化、還原、靜態、動態），標配為常溫常壓空氣環境；

18.信號探測方式：紅外檢測器進行非接觸式的樣品表面溫升信號測試；

19.可連接計算機實現全自動控制，中文操作界面，自動打印試驗報告；

20.多種數學模型擬合，精確的脈沖寬度修正與脈沖能量積分，熱損耗修正，內置數據庫。

21.設備尺寸：120*110*125CM

22.重量：80KG

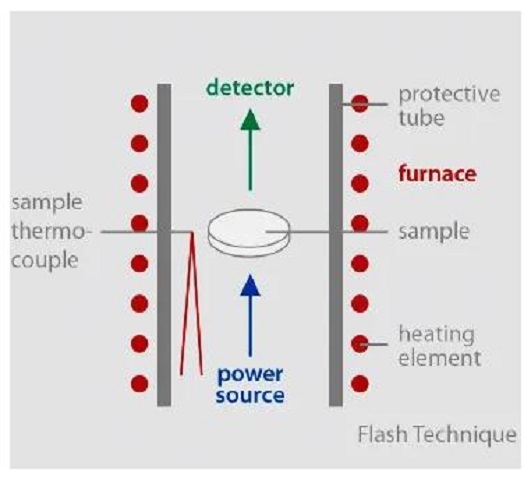

原理圖：
